地震で揺れやすい場所の可視化マップを作成・公開―埼玉県南東部における軟弱地盤を観測・評価：産業技術総合研究所ほか
(2026年9月28日発表)
（国）産業技術総合研究所と（国）防災科学技術研究所の共同研究グループは9月28日、埼玉県南東部853地点において地面の微小な揺れを観測・評価し、地震で揺れやすい地盤の分布を表した軟弱地盤マップを作成、公開した。ハザードマップの作成や地震被害の想定、防災対策の検討に役立つとしている。
地盤に地震波などの振動が伝わった場合に地盤が最も大きく揺れやすい周波数を、その地盤の共振周波数という。耐震設計の基準では、共振周波数が1.7Hz（ヘルツ）以下となる地盤は良くない地盤と判断されており、このような地盤を軟弱地盤と呼んでいる。

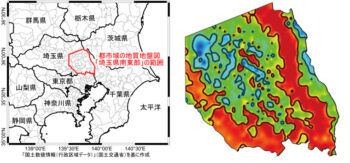

共同グループが今回作成したのは、共振周波数をもとに軟弱地盤の分布を示したもので、産総研が公開している都市部の地下地質図「都市域の地質地盤図」に、地震の際の地盤の揺れやすさに関する情報を新たに付け加え、地質図だけでは定性的にしか把握できなかったリスクを定量的に評価できるようにした。
具体的には、車両や産業活動、波浪や風など不特定多数の震動源で励起される地面の微小な揺れ（常時微動）を観測し、そのデータを解析して得られる「微動H/Vスペクトルのピーク周波数」を地図上に落とし込んだ。
「微動H/Vスペクトルのピーク周波数」は理論的、経験的に地盤の共振周波数に近い値になることがわかっており、得られたマップは共振周波数マップと考えられるという。微動から求めた地盤の共振周波数をもとに、耐震設計で用いられる基準に沿って軟弱地盤の分布を示した。
こうして得られた軟弱地盤マップは、地質地盤図における低地の沖積層、および地盤の強度を示すN値の分布、防災科研における浅部・深部統合地盤構造モデルとおおむね整合することが明らかになっており、成果は地震防災研究を一段と前進させるものとしている。
軟弱地盤は地震の揺れを強めるだけではなく、道路下の空洞化や地盤沈下の原因ともなるため、ハザードマップの作成や防災対策の検討にも貢献が期待されるとしている。
（提供：産総研 地質調査総合センター・防災科学技術研究所）
